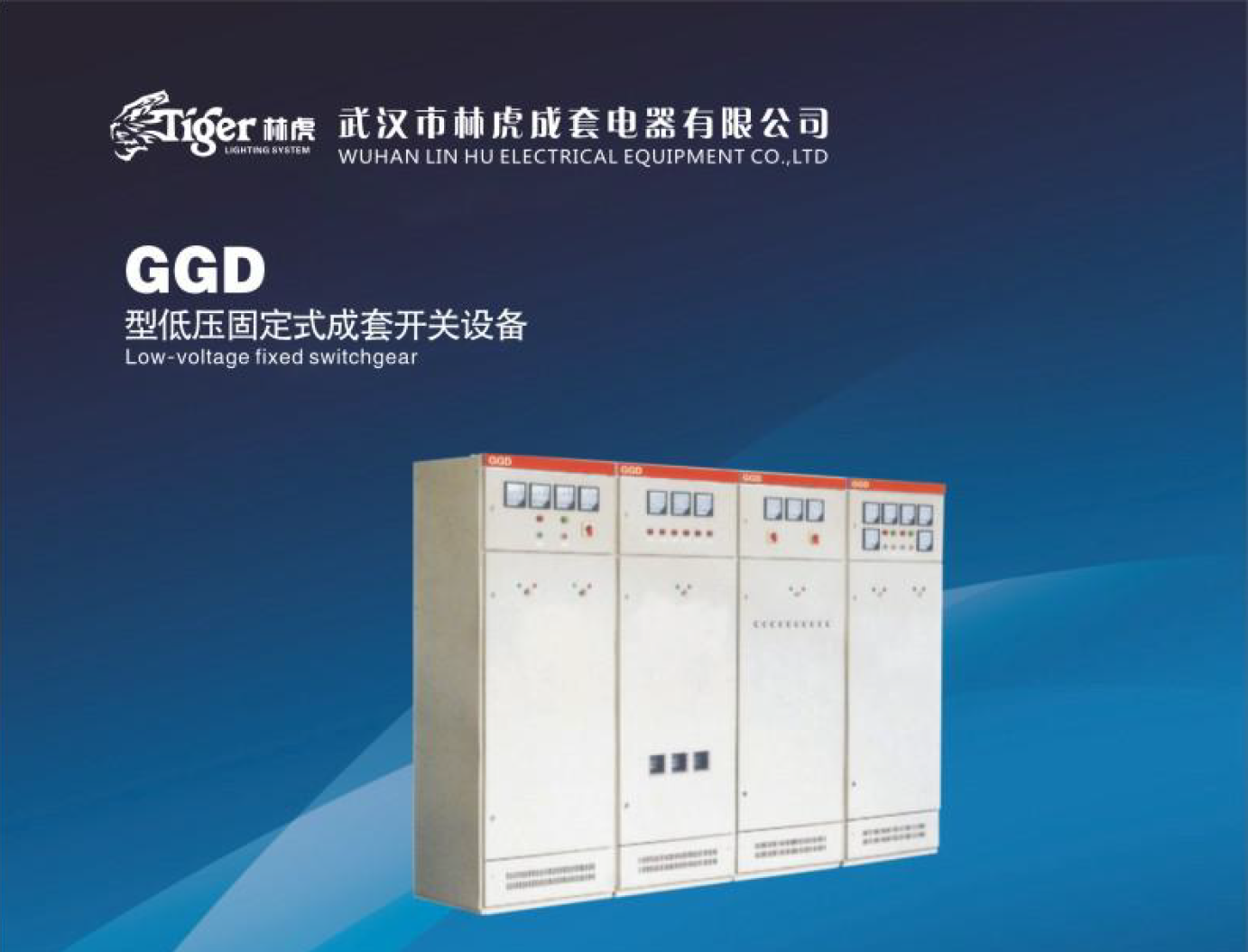

GGD型低压固定式成套开关设备

GGD型低压固定式成套开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50H2,额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50KA。线路方案灵活、组合方便、实用性强、结构新颖等特点
该产品是我国组装式、固定面积开关柜的代表产品之一本产品符合:GB7251《低压成套开关设备和控制设备》IEC60439《低压成套开关设备和控制》等标准。

GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组成而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。
GGD柜设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷不断地由下端的槽的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电气元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。柜体面漆选用聚酯桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。GGD外壳防护等级IP30，也可根据用户需要及环境要求IP20-40之间选择。
